1. Термическое сопротивление: «универсальная валюта» теплового проектирования.
Температура является жизненно важным фактором для силовых компонентов. Способность рассеивания тепла измеряется тепловым сопротивлением (Rth): повышение температуры на ватт мощности.
На тепловом пути от пластины к окружающей среде каждый слой материала, уложенный последовательно, вносит свою долю теплового сопротивления. Типичный путь: чип → слой припоя → монтажная поверхность разъема → подложка корпуса → радиатор → воздух. Целью разработки является поддержание общего теплового сопротивления на достаточно низком уровне: для лазера мощностью 20 Вт, который должен поддерживать температуру перехода ниже 85 °C в среде 25 °C, общее тепловое сопротивление должно поддерживаться ниже 3 °C/Вт.
2. Три уровня тепловой оптимизации.
Уровень 1: Выбор материала – фундаментальный способ снижения термического сопротивления. В слое припоя вместо проводящего клея используется эвтектика Au-Sn; В качестве керамической подложки вместо Al2O₃ выбран нитрид алюминия AlN - теплопроводность действительно улучшена.

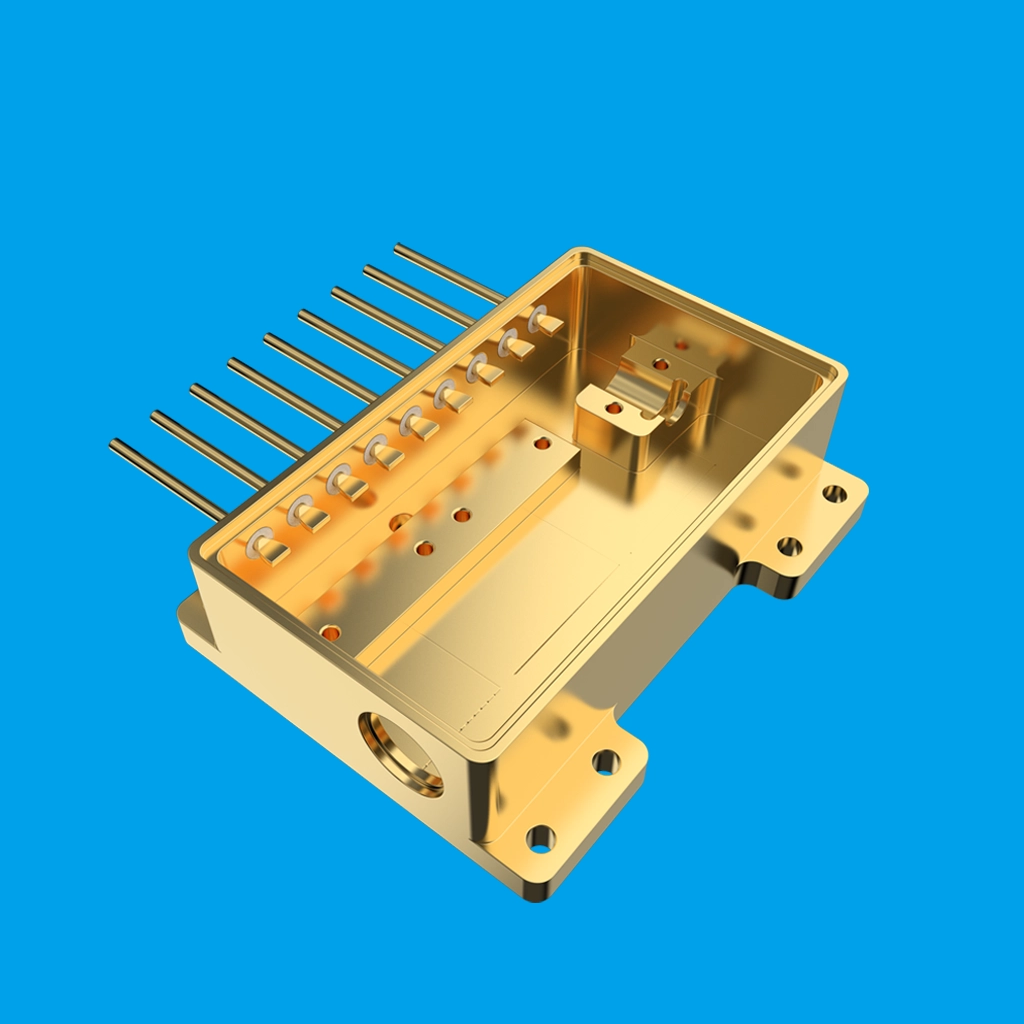

Уровень 2: Структурное проектирование – сократить тепловой путь. Мощные компоненты устанавливают чип непосредственно на металлическое основание большой площади — корпус мощного лазера Xuri BOX-80*48-2PIN имеет конструкцию сплошной нижней пластины большой площади, позволяющую теплу достигать внешнего радиатора по кратчайшему пути.
Уровень 3: Обработка интерфейса – предотвращение сбоев на «последней миле». Если материал термоинтерфейса между корпусом и радиатором нанесен неравномерно, тепловое сопротивление интерфейса может составлять одну треть от общего значения. Обработка интерфейса — это самая дешевая и быстрая термическая оптимизация.
Эти три уровня взаимозависимы: материал определяет потолок, структура определяет путь, а интерфейс определяет пол.
[Следующий эпизод] Финал следующего сериала - Анализ сбоев упаковки: Как найти первопричину сбоя продукта.
[Глоссарий]
1. Термическое сопротивление : отношение падения температуры к мощности на пути теплопередачи, ед. °С/Вт.
2. Температура перехода : температура активной области чипа; основной параметр для оценки срока службы компонентов
3. Нитрид алюминия (AlN) : керамика с высокой теплопроводностью 170-200 Вт/м·К; предпочтительная подложка для упаковки высокой мощности
4. Материал термоинтерфейса (TIM) : материал, который заполняет микроскопические зазоры между твердыми контактными поверхностями и снижает термическое сопротивление интерфейса.
