Подробно о пакетах Butterfly — почему все высококлассные оптические модули выбирают именно их?

I. Структурный код упаковки-бабочки: почему «крылья»?

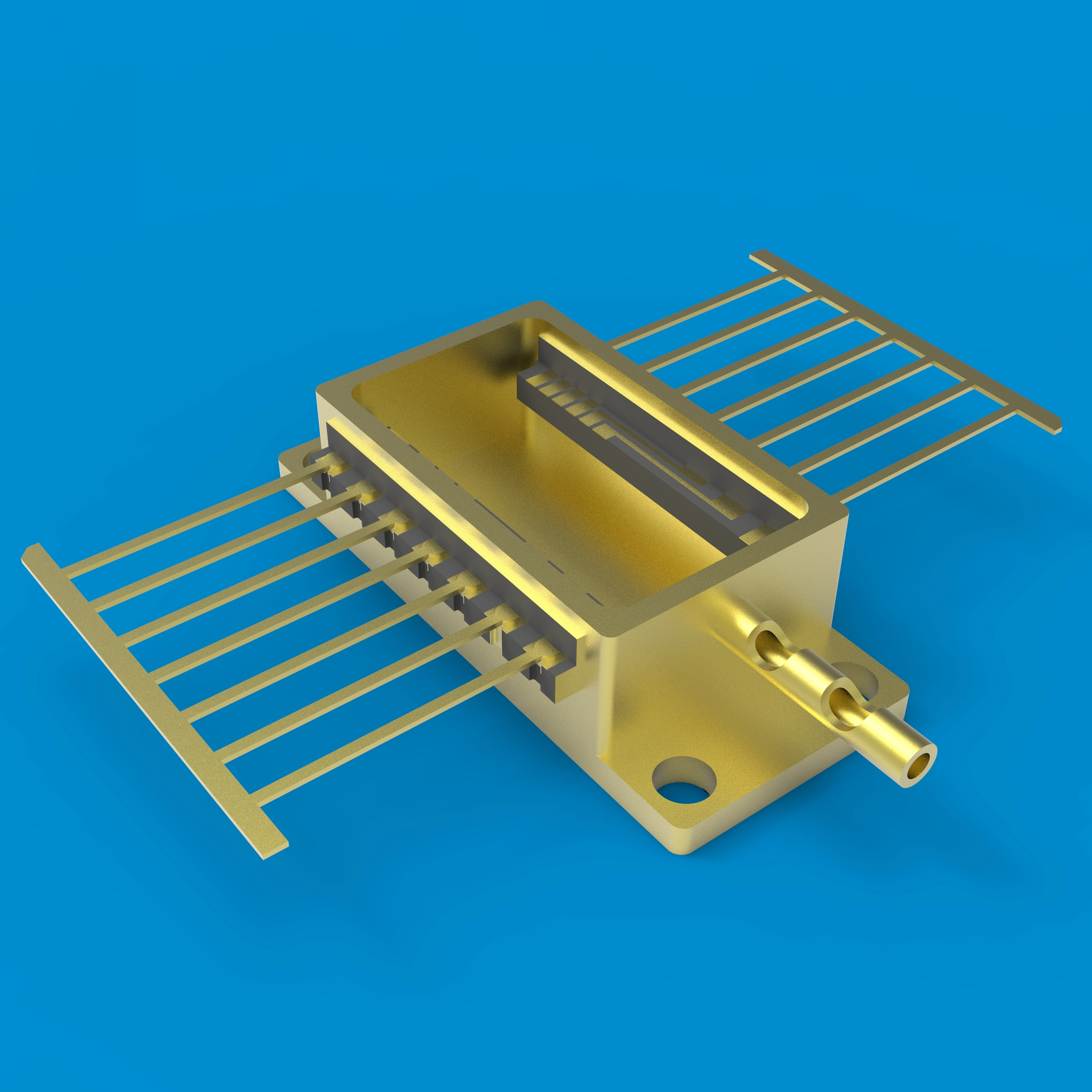

Если пакет ТО — эконом-класс, то пакет «бабочка» — бизнес-класс — больше места, больше возможностей, больше прищепок. Он получил свое название от булавок с обеих сторон, которые напоминают крылья бабочки, и имеет три структурных отличительных признака:

Контакты с обеих сторон — 14 контактов или даже больше выведены с обеих сторон корпуса, одновременно передавая несколько сигналов, таких как управление лазером, контроль температуры TEC и обратная связь монитора с фотодиодом.

Большая плоская монтажная платформа — полость корпуса может вместить терморезистор, детектор монитора и другие компоненты, например миниатюрную «материнскую плату».

Выход «пигтейл» — порт для подключения оптоволокна на одном конце корпуса подключает лазер непосредственно к выходу волокна, при этом оптический путь полностью герметичен.

II. Оптоволоконное соединение: где герметичность встречается с оптическим путем

Самым ответственным этапом при создании конструкции «бабочка» является соединение волокон: свет, излучаемый лазерным чипом, должен быть точно выровнен и объединен в одномодовое волокно.

После завершения соединения волокно фиксируется на месте, и корпус получает окончательное герметичное уплотнение. Каждое звено в цепочке — крепление матрицы, соединение проводов, соединение волокон, шовная сварка — определяет потолок производительности оптического модуля.

Линейка корпусов Xuri «бабочка» (BTF-30*12.7-S, 14-контактное боковое окно, 8-контактные корпуса и т. д.) поддерживает интеграцию TEC и индивидуальное расположение выводов, обеспечивая основу для пакетов для заказчиков высокоскоростных оптических модулей и лазеров накачки.

[Следующий эпизод] В следующий раз: два маршрута керамической упаковки — HTCC или LTCC, как выбрать?

[Глоссарий]

1. Пигтейл : оптическое волокно, прикрепленное к корпусу упаковки и выведенное наружу изнутри упаковки.

2. Соединение волокон : прецизионный процесс выравнивания и соединения выходного света лазера в оптическое волокно.

3. Фотодиод монитора : детектор внутри корпуса, который контролирует выходную мощность лазера.
