Лазерные диоды широко используются в различных приложениях из -за их универсальности и точности, от телекоммуникаций и здравоохранения до промышленного производства. Однако надлежащая установка лазерных диодов имеет важное значение для обеспечения оптимальной производительности и срока службы. Процесс установки включает в себя несколько факторов, которые непосредственно влияют на функциональность диода, включая тепловое управление, выравнивание и электрическое соединение. Это руководство будет охватывать необходимые DO и NOT при установке лазерных диодов, что поможет вам избежать общих ловушек и достигать наилучших результатов.
Лазерные диоды представляют собой полупроводниковые устройства, которые излучают свет, когда проходят через них токи. Они встречаются во многих приложениях, таких как медицинские устройства, такие как волоконно -оптическая связь, сканеры штрих -кода и лазерная хирургия. Производительность этих устройств в значительной степени зависит от того, как они установлены и выровнены. Хорошо установленный лазерный диод обеспечивает эффективную эмиссию света и сводит к минимуму потерю энергии, в то время как неправильная установка может привести к проблемам выравнивания, перегрев и снижению продолжительности жизни.
Неправильная установка лазерных диодов может привести к нескольким вредным эффектам. Например:
Проблема теплового управления : плохо установленные диоды могут не эффективно рассеять тепло, что приводит к термическому бегству, что может навсегда повредить диод.
Проблемы выравнивания : аномальное выравнивание между лазером и его волокнистым связью может привести к неэффективности света.
Электрическое повреждение : Слабые или неправильно соединенные электрические контакты могут вызвать короткие цирки или непоследовательную передачу мощности, что может ухудшить производительность диода.

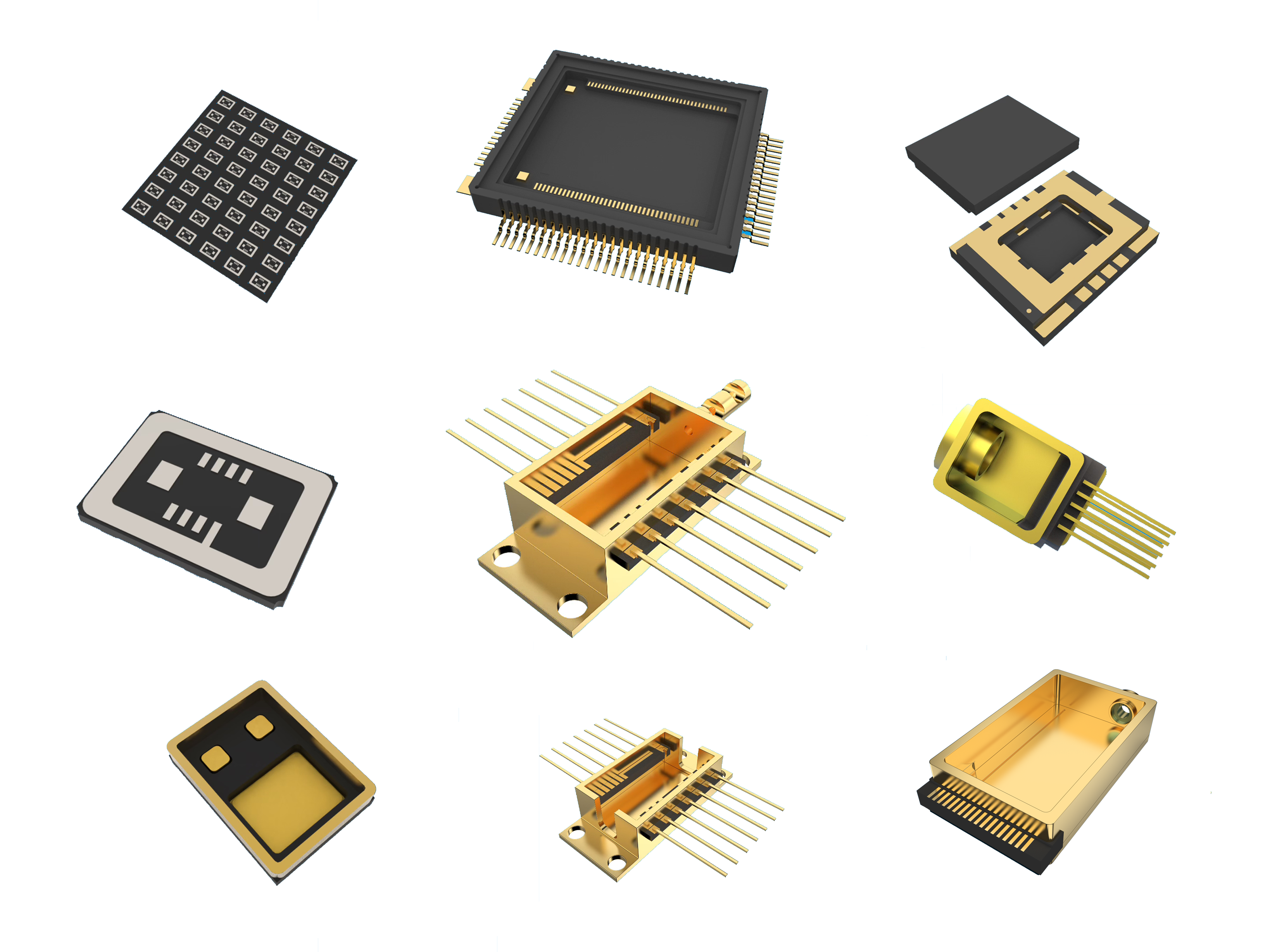

Различные лазерные диоды имеют разные требования к установке в зависимости от их формы, выходной мощности и применения. Например, упаковка бабочек, обычно используемая в телекоммуникациях, требует специального крепления для стабильной работы без вибрации. Аналогичным образом, для лазеров клавиатуры может потребоваться пользовательское решение для клавиатуры. Понимание типа лазера, который вы используете, и выбор правильного крепления обеспечит его оптимальную производительность и предотвратит механическое давление.
Перед обработкой лазерного диода, неразрыв без перерыва в течение нескольких часов после распаковки. Это гарантирует, что диод достигает теплового равновесия, таким образом предотвращая тепловые амортизаторы, которые могут повредить компоненты. При обработке диодов обязательно носите чистые перчатки и используйте пинцет. Держите свое рабочее пространство свободным от загрязняющих веществ, таких как пыль и частицы воздуха, так как даже небольшой мусор может повредить чувствительные лазерные грани или проволочные связи.
При установке лазерных диодов плоскостность монтажной поверхности является ключевым фактором, особенно для лазеров, связанных с волокном. Неровные поверхности могут привести к сгибанию лазерного пакета, что приведет к смещению и плохой эффективности фотокупления. Это также может привести к противоречивому тепловому контакту, что приводит к плохому рассеянию тепла. Прежде чем закрепить лазерный диод, используйте точные инструменты, чтобы убедиться, что монтажная пластина полностью плоская.
Важно выбрать правильные винты, шайбы и болты для установки лазерного диода. Использование меньших винтов может привести к недостаточным сжатию и недостаточным соединениям с монтажной поверхностью, что может повлиять на тепловое управление. Напротив, чрезмерно большие винты могут вызвать механические помехи или повредить структуру диода. Убедитесь, что винты длинные в течение длительного времени и могут повредить фундаментные компоненты, такие как кулеры Peltier; Это слишком коротко, и они могут не правильно защитить диод.
Grease играет ключевую роль в усилении теплового контакта между лазерными диодами и их монтажными поверхностями, особенно на мощных устройствах. Тонкий слой не-силиконовой смазки может помочь улучшить рассеивание тепла и сохранить диод при безопасной рабочей температуре. Для устройств с низкой мощностью (менее 1-2 Вт) смазка обычно не требуется. Будьте осторожны, чтобы не переполнять смазку, так как избыточная смазка может вызвать загрязнение или ненадлежащий теплообмен.
Избегайте чрезмерного завязки винтов при закреплении лазерного диода на крепление. Чрезмерное запуск может повредить монтажный кабель или лазерный комплект деформации, что приводит к постоянному повреждению. Затяните винты с помощью перекрестных схем, чтобы обеспечить распределение давления на диоде. Если производитель предоставляет спецификации крутящего момента, следуйте им, чтобы избежать каких -либо проблем с сжатием.
Электрическое соединение лазерного диода должно выполняться с использованием соответствующего разъема и размера провода, чтобы обеспечить надежный источник питания. Плохие соединения могут привести к перегреву, потере мощности и даже сбою диода. Некоторые крепления поставляются со встроенными электрическими разъемами, разработанными специально для лазерных диодов, для обеспечения высококачественных бездельных соединений. Всегда проверяйте совместимость разъема, прежде чем установить соединение.
Использование несовместимых креплений или оборудования может привести к плохому выравниванию, механическому напряжению и даже повреждению лазерного диода. Всегда используйте крепление, разработанное специально для типа лазерного диода, который вы используете. Использование несоответствующих винтов или креплений может повредить функциональность лазера и привести к дорогостоянию.
Удаление лазерного диода слишком быстро или не позволяет ему стабилизировать до комнатной температуры, может вызвать тепловой удар, что может повредить чувствительным компонентам. Всегда следуйте рекомендациям производителя по обработке и отключению диодов, чтобы избежать ненужных повреждений.
Тепловой контакт может быть улучшен при применении смазки, но чрезмерное применение может привести к загрязнению и деградации производительности. Примените только один слой не-силиконной смазки. Избыточная смазка также может распространяться на другие чувствительные области устройства, что приводит к загрязнению и потенциальному повреждению.
Чрезмерные твердые винты могут вызвать резьбу, деформацию корпуса диода и другие механические проблемы. С другой стороны, недостаточное запуск может привести к свободным соединениям, неправильному тепловому контакту и механической нестабильности. Всегда убедитесь, что винты затянуты правильно, и следуйте спецификациям крутящего момента, где это доступно.
Электрическое соединение должно быть безопасным и хорошо масштабированным, чтобы предотвратить потерю мощности и обеспечить стабильную производительность. Слабо подключенные или плохие схемы могут вызвать различные проблемы, включая прерывистую работу, перегрев и даже постоянный ущерб диоду. Всегда внимательно проверяйте соединение и обязательно используйте правильный размер провода и разъем.
Отсутствие выравнивания может привести к плохой эффективности связи, особенно в системах связывания волокна. Чтобы проверить на смещение, используйте точный инструмент выравнивания и при необходимости отрегулируйте. Обеспечение того, чтобы диод был должным образом расположен относительно оптического волокна или других компонентов, имеет решающее значение для эффективной передачи света.
Признаки плохого теплового контакта включают перегрев, нестабильный лазерный выход или диоды, работающие за пределами указанного температурного диапазона. Если тепловый контакт недостаточен, перепроверьте плоскостность монтажной пластины и рассмотрите повторное применение горячей смазки или с использованием лучшего раствора для теплового управления.
Прерывистая или плохая производительность часто можно проследить до проблемы электрических соединений. Убедитесь, что все подключения безопасны, и используйте правильную таблицу проводов. Проверьте точки припоя на наличие признаков коррозии или слабости и при необходимости замените разъем.
Чтобы обеспечить непрерывную производительность лазерного диода, регулярные проверки имеют решающее значение. Регулярно проверяйте выравнивание, тепловой контакт и электрические соединения, чтобы все работает правильно. Очистите монтажную поверхность и диоды с помощью соответствующих инструментов, чтобы компоненты не были повреждены.
Лазерные диоды чувствительны как к воздушным загрязнителям, так и к электростатическим разрядам. При обращении с диодами обязательно используйте антистатические браслеты, инструменты безопасности Mats и ESD. Храните диоды в антистатическом пакете, чтобы защитить их от статического электричества, что может нанести необратимый ущерб.
Правильная установка лазерного диода является важным шагом, чтобы гарантировать, что он работает эффективно и длится как можно дольше. Следуя за тем, как в этом руководстве, вы можете избежать общих ошибок и повысить производительность лазерного диода. Всегда не забудьте следовать советам производителя и потратьте время на то, чтобы аккуратно установить диод. Правильная установка предотвратит будущие проблемы и способствует успеху вашего лазерного приложения.
A: Обязательно имейте плоскую поверхность, используйте правильные винты и нанесите горячую смазку только при необходимости. Всегда следуйте рекомендациям производителя.
A: Нет, размер винта должен соответствовать схеме монтажа, чтобы обеспечить безопасные аксессуары и оптимальный тепловой контакт.
A: Пусть диод сидит при комнатной температуре в течение нескольких часов, а затем распаковывает его, чтобы избежать теплового шока.
Ответ: Рекомендуется использовать для смазки в диодах с высокой мощностью. Нанесите слой не-силиконовой смазки, чтобы улучшить тепловой контакт.
